车磨一体复合加工高精高效数控装备
一次装夹完成车磨加工，显著提高加工精度和加工效率。
倒置立式布局，结构紧凑，排屑效果佳；全密闭防护，美观大方，并有效防止切屑和冷却液的飞溅。
车、磨主轴均采用电主轴，并配置循环水冷，有效控制热源，有效提高加工精度及加工稳定性。
直线进给轴均采用光栅尺全闭环反馈，有效提高传动精度。
配置循环料仓，工件主轴直接到料仓抓取工件，自动化程度高，效率高。
|

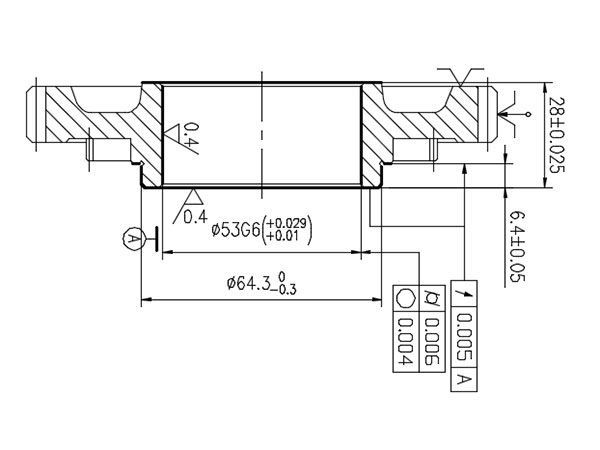

展示工件 |
|||||||
|
|
|||||||
|
体育 |
最大回转直径（mm） |
Φ260 |
|||||
|
最大加工工件直径（mm） |
Φ200 |
||||||
|
最大加工工件长度（mm） |
80 |
||||||
|
工件主轴功率（kw） |
15 |
||||||
|
内圆磨主轴功率（kw） |
15 |
||||||
|
外圆磨主轴功率（kw） |
18 |
||||||
|
X轴行程（mm） |
1600 |
||||||
|
Z轴行程（mm） |
300 |
||||||
|
刀具 |
刀具规格 |
外圆刀：20*20 |
|||||
|
刀片规格 |
SDJCR2020K11 |
||||||
|
刀片材质 |
KW10 |
||||||
|
切削 参数 |
加工内容 |
精车外圆、端面 |
精车内孔 |
翻车后端面 |
精磨外圆端面 |
精磨内孔 |
|
|
主轴转速 |
800r/min |
1000r/min |
800r/min |
3000r/min |
20000r/min |
||
|
进给速度 |
0.08mm/r |
0.1mm/r |
0.06mm/r |
800mm/min |
600mm/min |
||
|
辅助时间 |
12S |
2S |
2S |
2S |
2S |
||
|
切削时间 |
14S |
20S |
8S |
22S |
20S |
||
|
工步时间 |
26S |
22S |
10S |
24S |
22S |
||
|
单件节拍 |
106S |
||||||
